معرفی کامل مهم‌ترین متعلقات و اتصالات سینی کابل

گزارش آگهی/ با شناخت متعلقات و تجهیزات سینی کابل می‌توانید تجهیزاتی که بهترین عملکرد و مقاومت را در برابر شرایط محیطی داشته و طبق نیازهای شما هستند را خریداری کنید. انتخاب صحیح این تجهیزات می‌تواند به بهبود عملکرد، ایمنی و کارایی شبکه برق و شبکه ارتباطات کمک کند.

این تجهیزات در دسته‌بندی‌های مختلفی قرار می‌گیرند. در ادامه قصد داریم تا به بررسی متعلقات سینی کابل بپردازیم.

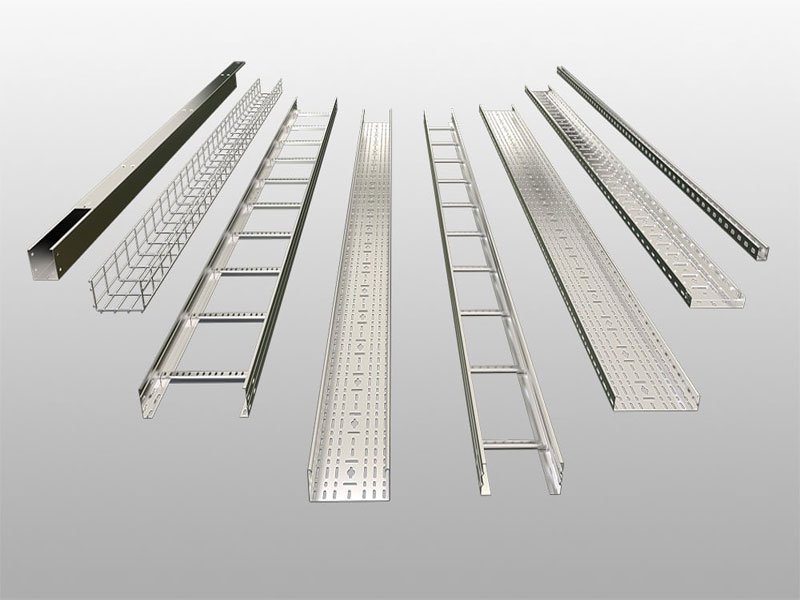

تجهیزات سینی کابل که باید تهیه کنید

موارد زیر از جمله مهم‌ترین تجهیزات و متعلقات سینی کابل هستند:

1. نردبان سینی کابل (Cable Tray Ladder)
2. زانو سینی کابل (Cable Tray Elbow)
3. پایه سینی کابل (Cable tray base)
4. رابط سینی کابل (Connector)
5. سی چنل (C-Channel)
6. تبدیل سینی کابل (Cable tray reducer)
7. درب سینی کابل (Cable Tray Cover)
8. سه راهی سینی کابل (Cable tray horizontal tee)
9. چهار راهی سینی کابل (Cable tray horizontal cross)
10. جداکننده یا دیوایدر سینی کابل (Cable tray divider)

 در واقع این راهنما به شما کمک می‌کند که بتوانید یک چک‌لیست کامل از سینی کابل تهیه کرده و آن‌ها را از مراکز و فروشندگان معتبر سینی کابل سفارش دهید. در ادامه به مشخصات هر یک می‌پردازیم.

1- نردبان سینی کابل (Cable Tray Ladder)

نردبان سینی کابل معمولاً از جنس فلزی مانند فولاد یا آلومینیوم تولید شده که به‌صورت موازی و عمودی در نقاط مختلف نصب می‌شوند.

ضخامت ورق‌های استفاده‌شده در نردبان کابل، 0.7 میکرون تا 3 میلی‌متر و عرض این نردبان‌ها از 5 سانتی‌متر تا 100 سانتی‌متر و همچنین عمق 4 تا 15 سانتی‌متر می‌باشد.

قیمت نردبان کابل به مواد ساخت، ابعاد و اندازه، ظرفیت باربری، استانداردها، فروشگاه عرضه‌کننده و ... بستگی دارد.

2- زانو سینی کابل (Cable Tray Elbow)

زانو سینی کابل برای تغییر جهت کابل‌ها در سیستم‌های سینی کابل استفاده می‌شود. این تجهیزات به‌عنوان بخش کلیدی از سیستم سینی‌های کابل عمل می‌کنند و کابل‌ها را به‌منظور عبور از اطراف مانع‌ها یا تغییر جهت، به‌صورت مستقیم یا زاویه‌دار به کار می‌برند.

این تجهیزات از جنس فلزی مانند فولاد یا آلومینیوم ساخته می‌شوند که به آن‌ها مقاومت بالا در برابر فشار و ضربه را می‌بخشد.

انواع زانوی سینی کابل به‌صورت زیر است:

• زانوی سینی کابل عمودی (Cable tray vertical bend)
• زانوی سینی کابل افقی (Cable tray horizomtal bend)
• زانوی سینی کابل خارجی (Cable tray external bend)
• زانوی سینی کابل داخلی (Cable tray internal bend)

زانوی سینی کابل را در زوایای 120- درجه تا 120+ و براساس ضخامت‌های زیر می‌توان خریداری کرد:

• زانوسینی کابل 0/5 میلی‌متری
• زانوسینی کابل 7/0 میلی‌متر
• زانوسینی کابل 9/0 میلی‌متر
• زانوسینی کابل 1 میلی‌متر
• زانوسینی کابل 25/1 میلی‌متر
• زانوسینی کابل 5/1 میلی‌متر
• زانوسینی کابل 2 میلی‌متر
• زانوسینی کابل 5/2 میلی‌متر

3- پایه سینی کابل (Cable tray base)

پایه سینی کابل یا ساپورت سقفی قابل‌تنظیم سینی کابل به‌منظور حمایت و تثبیت سازه‌های سقفی و دیواری به کار می‌رود. این نوع ساپورت‌ها به‌عنوان عناصر اصلی در نصب سیستم‌های سقفی، دیواری، نما و سایر اجزای ساختمانی مورداستفاده قرار می‌گیرند. یکی از ویژگی‌های بارز این ساپورت‌ها، قابلیت تنظیم ارتفاع آن‌ها است. این به این معناست که با استفاده از مکانیزم‌هایی که دارای اتصالات قابل‌تنظیم هستند، امکان تغییر ارتفاع ساپورت‌ها به‌صورت دقیق و مطلوب وجود دارد.

در هنگام خرید پایه سینی کابل توجه داشته باشید که از استاندارهای NEMA ،VE1 ،FG1 و VE2 برخوردار باشد که نشان از امنیت بالا است.

موارد زیر از انواع پایه یا ساپورت‌های سینی کابل هستند:

• ساپورت های لدر
• ساپورت های سینی کابل U شکل
• ساپورت های سینی کابل چند طبقه
• ساپورت های سینی کابل L شکل
• ساپورت های سینی کابل T شکل
• ساپورت های سینی کابل F شکل

4- رابط سینی کابل (Connector)

رابط سینی کابل برای اتصال قسمت‌های مختلف سیستم سینی کابل به یکدیگر به کار می‌رود. این رابط‌ها در انواع جنس فولادی، گالوانیزه، استیل و آهنی ساخته می‌شوند و برای ایجاد اتصالات محکم و استحکام بین بخش‌های مختلف سینی‌های کابل کاربرد دارند.

قیمت رابط سینی کابل به عوامل مختلفی همچون نوع رابط و شکل ظاهری، جنس و کیفیت، ظرفیت جریان، برند و فروشگاه عرضه‌کننده و ... بستگی دارد.

5- سی چنل (C-Channel)

سی چنل (C-Channel) یک نوع پروفیل فلزی است که به شکل حرف C به‌صورت افقی و عمودی در سیستم‌های سینی کابل نصب می‌شود. سی چنل از جنس فولاد، فولاد ضدزنگ، آلومینیوم یا دیگر فلزات ساخته شده و معمولاً در شاخه‌های 2 تا 3 متری و در ضخامت‌های 1 میلی‌متر، 25/1 میلی‌متر، 2 میلی‌متر و 5 میلی‌متر تولید می‌شود.

6- تبدیل سینی کابل (Cable tray reducer)

تبدیل سینی کابل برای تغییر اندازه سینی کابل و ایجاد اتصال بین دو سینی کابل با اندازه‌های مختلف به کار می‌رود. این تبدیل‌ها به‌عنوان عناصر اصلی در نصب سیستم‌های سینی کابل در محیط‌های صنعتی، تجاری و شهری استفاده می‌شوند.

رایج‌ترین و متداول‌ترین سایزهای تبدیل‌های سینی کابل موارد زیر هستند:

• 10 به 20
• 20 به 30
• 30 به 40
• 40 به 50
• 50 به 60
• 60 به 70
• 70 به 80
• 80 به 90

انواع تبدیل‌های سینی کابل به‌صورت زیر هستند:

• تبدیل سینی کابل مستقیم
• تبدیل سینی کابل غیرمستقیم
•  تبدیل سینی کابل افقی
•  تبدیل سینی عمودی

7- درب سینی کابل (Cable Tray Cover)

هدف اصلی استفاده از درب سینی کابل، حفاظت و محافظت از کابل‌ها و اجزای داخلی سینی کابل در برابر خطرات و عوامل مختلف محیطی است. درب سینی کابل به‌صورت قابل‌تنظیم و قابل چیدمان طراحی می‌شوند تا بتوانند به نیازهای مختلف محیط‌ها و نوع کابل‌ها پاسخ دهند.

درب سینی کابل در ضخامت‌های 0.7، 1، 1.25، 1.5 و 2 و در عرض‌های 5 ، 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 و 60 سانتی‌متر و در شاخه‌های 2 و 3 متری ساخته می‌شوند.

8- سه‌راهی سینی کابل

سه راهی سینی کابل با طراحی T شکل یک نوع سیستم مدیریت کابل است که به کمک آن می‌توان کابل‌ها را به صورت منظم و سازمان‌یافته در محیط شبکه‌های کابلی قرار داد. در ضخامت‌های 1، 1.25، 1.5، 2 و 2.5 میلی‌متر و در ارتفاع‌های 3، 4، 5 و 6 سانتی‌متری تولید شده و زوایای 45 و 90 درجه از پرکاربردترین‌ها هستند.

9- چهار‌راهی سینی کابل

چهارراهی سینی کابل نیز همانند سه راهی سینی کابل، یک سیستم مدیریت کابل است که برای سازماندهی و نگهداری کابل‌ها و سیم‌ها در شبکه‌های کابلی استفاده می‌شود. این سیستم شامل یک سینی فولادی یا آلومینیومی است که دارای چهار خط عرضی موازی بوده که برای جایگذاری کابل‌ها و سیم‌ها استفاده می‌شود.

هنگام خرید چهارراهی سینی کابل به ارتفاع، زاویه، صخامت، جنس، پانچ بودن، اتصالات و ... توجه داشته باشید.

10- جداکننده یا دیوایدر سینی کابل (Cable tray divider)

دیوایدر سینی کابل از تجهیزات مهم دیگر سینی کابل است که جداکردن کابل‌ها را انجام داده و در شاخه‌های 2 تا 3 متری تولید می‌شوند.

قیمت دیوایدر سینی کابل به ابعاد، جنس، پانچ‌دار یا بدون پانچ‌بودن، برند و... بستگی دارد.

خرید متعلقات و تجهیزات سینی کابل

تجهیزات و متعلقات سینی کابل ممکن است برای تعمیرات و نگهداری سیستم کابل مورد استفاده قرار گیرند بنابراین باید خریدی مطمئن و باکیفیت داشته باشید. از جمله مهم‌ترین تجهیزات و متعلقات سینی کابل می‌توان به نردبان سینی کابل، زانو سینی کابل، پایه سینی کابل، رابط سینی کابل، سی چنل، تبدیل سینی کابل، درب سینی کابل و... اشاره داشت که به مشخصات خرید هریک پرداختیم.

اگر قصد سفارش و خرید تجهیزات سینی کابل ساختمانی را دارید، حتماً از کرمان نیرو تولیدکننده سینی کابل تهیه نمایید؛ تا متریال مورداستفاده، کیفیت ساخت و البته استانداردها، به‌خوبی در تولید مذکور رعایت شده باشد.
